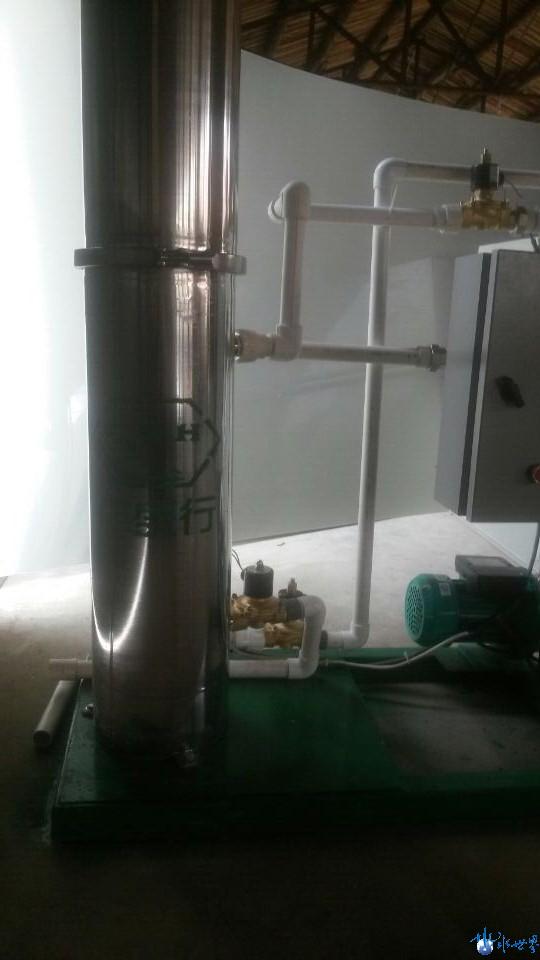

 GSH-TCJZ陶瓷过滤器机组
一．产品介绍
陶瓷过滤设备是北京世纪广盛行自主研发成功的一种高效过滤设备，本陶瓷过滤设备是不锈钢罐内置陶瓷滤芯组成的高效过滤设备，由于陶瓷滤芯独特的产品特性及结构特点，能过滤各种杂质，过滤精度能达到5um,能替代各种过滤砂罐，且设备耐高温、高压、耐酸碱腐蚀；使用寿命长；设备安装简便、占地省，运行可靠、维护简单；可广泛用于石油化工、冶金、食品、酿造、制药等领域的固液分离、气体净化、水处理等领域。
二．陶瓷过滤器过滤特点：
1.过滤效果好。由于过滤管精度高孔径在0.1-50微米除油率达80-95%粒径大于5μm的悬浮物均去除率，基本上肉眼所能看到的污染物都能被滤除。使用简单方便。正常生产时只需打开进出口阀门即可持续获得清洁循环用水1-3天反冲洗一次
2.反冲洗仅需5分钟左右无须更换滤料。陶瓷滤料耐各种酸、碱、盐?70℃以下绝大部分有机溶剂无味、无毒、无异物溶出?热稳定性能好200-20℃三次不裂?再生效率高采用简易的气液快速反吹法可以将受到堵塞的过滤材料进行高效又快速的再生过滤材
3. 滤料的使用寿命长除油效果佳。目前工艺线路中除过滤器外还需另外安装化学除油器使用微孔陶瓷膜过滤器后集过滤、除油于一体省略了化学除油的安装。运行成本低。传统的过滤器运行费用过高。如砂式过滤器每年需要更换1-2次滤料而且必须停产?
5.纤维过滤器需要大量的药水清洗纤维反冲洗时需使用空气压缩机。而微孔陶瓷膜过滤器由于无须更换滤料无须停机反冲洗运行成本比传统过滤器价廉。
3、耐化学腐蚀的性能特别优越；耐各种酸、碱、盐、耐70℃以下绝大部分有机溶剂，无味、无毒、无异物溶出；
4、热稳定性能：过滤材料热稳定性200-20℃三次不裂；
5、过滤精度与滤速：同微孔介质的毛细孔平均孔径、壁厚、过滤压差与物料参数等因素有关，需通过实验与计算才能正确确定，可在5-10m/s滤速下过滤。
三．陶瓷过滤器主要用途：
1.化工流体及化工产品的精密过滤:如氯化钙、醋酸钠、氨水、烧碱、浓硫酸、氢氧化铝等过滤
2.制药、化工行业中的各种活性炭脱色液过滤及催化剂过滤等
3.水处理行业中工业水处理、工业循环冷却水净化、高纯工艺水净化等。
4.各种空压机压缩气体净化、高压无菌空气的制备、蒸汽过滤、石化行业中各种催化气体过滤、酸性气体干法除尘，环保行业中高温含尘气净化等
5.各种介质滤砂用：油田采油过程中使用的石油滤芯砂管、水井抽水过程中使用的滤砂管。
6.农村给水处理，浴池水处理，中，小型泳池水处理，井水处理，中水回用等
四．陶瓷滤芯组件密封
陶瓷过滤罐是装配陶瓷滤芯元件的耐压壳体，根据工业生产需要可以通过不同规格的滤芯实现不同外径、不同面积的陶瓷滤芯的集中装填。过滤设备的外形设计、密封设计等对陶瓷滤芯成套系统的运行至关重要。
滤芯主要性能
材质/性能 孔径（um） 气孔率（%） 清水透过量 （m3/hm2） 抗压强度（Mpa） 耐酸性（%） 耐碱性（%） 最大工作温度（℃） 工作压力（Mpa） 形状
刚玉 1-300 33-50 1-50 20-100 ＞ 98 ＞ 98 900 -0.1-8 各种管、板状及异形制品
滤芯型号规格
规格 型号 外径/内径
(mm) 长度
(mm) 过滤面积
(m²) 重量
(kg)
刚玉法兰滤芯 DQCRFC-1 60/40 1000 0.18 3.0
刚玉法兰滤芯 DQCRFC-2 110/80 1000 0.34 8.3
刚玉法兰滤芯 DQCRFC-3 60/40 500 0.09 1.6
刚玉法兰滤芯 DQCRFC-4 110/80 500 0.17 4.3
刚玉直管 DQCRCL-1 60/40 1000 0.18 2.8
刚玉直管 DQCRCL-2 110/80 1000 0.34 8.0
刚玉直管 DQCRCL-3 60/40 500 0.09 1.4
刚玉直管 DQCRCL-4 110/80 500 0.17 4.0
板 DQCRPL < 500×500×30mm ; < Ø400×30mm
特殊尺寸和特殊要求的产品可根据客户要求定制。
过滤罐材质： 主体材质：304ss，316L，钛金属，聚丙烯
密封材质：三元乙丙胶，氟橡胶，硅橡胶等
接口形式：法兰、卡箍、活接/DN15-400
标准：ISO,DIN/化工级，卫生级
五．陶瓷膜分离机理
陶瓷膜过滤元件是在传统多孔陶瓷材料基础上发展起来的一种性能更为先进的陶瓷过滤材料，它是由大孔径（50-150μm）、高强度的多孔陶瓷支撑体和微细孔径的陶瓷表面微滤膜（0.1-10μm）组成。这种膜材料结构既提高了陶瓷过滤材料的过滤精度，又降低了过滤材料的流体阻力，解决了传统过滤材料的清洗再生困难问题，具有过滤精度高、过滤阻力小、清洗再生性能好等优点，因此陶瓷膜过滤元件对于过滤起到了决定性的作用。此外，吸附和电性能等因素对截留也有一定的影响。微滤膜的截留作用机理因其结构上的差异而大体分为
1. 膜表面截留
机械截留作用 膜具有截留比它孔径大或与之孔径相当的微粒等杂质的作用，此为筛分作用。
2.物理作用或吸附截留作用 包括吸附和电性能的影响。
3.架桥作用 通过电镜可以观察到，在孔的入口处，微粒因为架桥作用也同样可被截留。
4.膜内部的截留 微粒截留在膜内部而不是在膜的表面。对于表面层截留而言，其过程接近于绝对过滤，易清洗。
六：陶瓷过滤设备选型参数表：
陶瓷过滤机组型号 GSH-22/1-TCJZ GSH-22/2-TCJZ GSH-22/3-TCJZ GSH-30/4-TCJZ
处理量m3/h 1 2 3 4
陶瓷过滤器尺寸（mm） ￠220*1200(H) ￠220*2200(H) ￠220*1200(H) ￠300*1200(H)
进水管直径（mm） DN15 DN20 DN25 DN32
出水管直径(mm) DN20 DN20 DN25 DN32
反洗排污管直径(mm) DN20 DN20 DN25 DN32
水处理泵
参考型号
(威乐) PW-251EH
Q=1.0m3/h
H=26m
N=500W,
220V/50HZ PW-750E
Q=2.0m3/h
H=32m
N=1.0KW
220V/50HZ PW-1500E
Q=3.0m3/h
H=30m
N=1.8KW
220V/50HZ PW-1500G
Q=4.0m3/h
H=25m
N=1.8KW
3-380V/50HZ
循环泵功率(kw) 0.5 1.0 1.8 1.8
控制阀组 电磁阀组 电磁阀组 电磁阀组 电磁阀组
配电控制箱 配套 配套 配套 配套
表二（永不换滤芯机组）
陶瓷过滤机组型号 GSH-33/5-TCJZ GSH-43/8-TCJZ GSH-40-TCJZ GSH-53 -TCJZ
处理量m3/h 5 8 10 15
陶瓷过滤器尺寸（mm） ￠325*1200（H） ￠430*1200(H) ￠530*1200(H) ￠530*1200（H）
进水管直径（mm） DN32 DN40 DN50 DN50
出水管直径(mm) DN32 DN40 DN50 DN50
反洗排污 DN32 DN40 DN50 DN50
水处理泵
参考型号
(进口威乐) MHI404
Q=5.0m3/h
H=32m
N=0.75KW
3-380V MHI803
Q=8.0m3/h
H=26m
N=1.1KW
3-380V MHI804
Q=10.0m3/h
H=30m
N=1.5KW
3-380V MHI 1603
Q=15m3/h
H=26m
N=1.85kw
3-380V
循环泵功率(kw) 0.75 1.1 1.5 1.85
控制阀组 电磁阀组 电磁阀组 电磁阀组 电磁阀组
配电控制箱 配套 配套 配套 配套
表二（永不换滤芯机组）
陶瓷过滤机组型号 GSH-53/20-TCJZ GSH-63/25-TCJZ
处理量m3/h 20 25
陶瓷过滤器尺寸（mm） ￠530*1200（H） ￠630*1200(H)
进水管直径（mm） DN40 DN50
出水管直径(mm) DN40 DN50
反洗排污 DN40 DN50
水处理泵
参考型号
(威乐) IPL40/160-4/2
Q=20.0m3/h
H=32m
N=4.0KW IPL50/165-5.5/2
Q=25.0m3/h
H=32m
N=5.5KW
七．控制系统：
系统运行及反冲洗，采用电磁阀组，配合时间继电器，根据水质污染程度，设定时间，控置设备运行及反冲洗。 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
